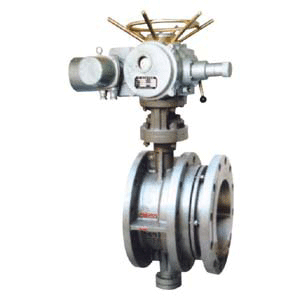

當前位置：首頁 > 產品中心 > 電動閥 > 電動蝶閥 > 電動伸縮式蝶閥-SS-ZDJD
產品型號：廠商性質：更新時間：2024-08-09訪 問 量：221相關文章
電動伸縮式蝶閥是由角行程電動執行器于伸縮蝶閥組成，電動執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動伸縮式蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。電動伸縮式蝶閥其主要特點如下：
1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
3、密封部位可調節更換、密封性能可靠等特點。
| 閥體形式 | 直通鑄造閥體 |
| 公稱通徑 | DN50～2000mm |
| 公稱壓力 | PN0.6、1.0、1.6 |
| 法蘭標準 | JB、ANSI、GB、HG、JIS等 |
| 連接形式 | 法蘭式 |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
| 閥板形式 | 蝶形 |
| 流量特性 | 開關型(線性)、調節型(近似等百分比) |
| 執行器型號 | DZW、DSR、381R、HQ、Q型 |
| 主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄、手輪 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |

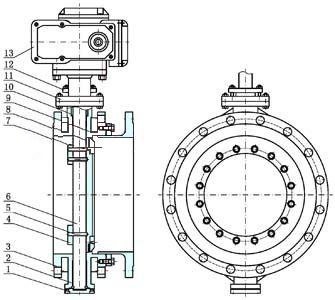

| 序號 | 零件名稱 | 材料名稱 |
| 1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 2 | 下閥軸 | 銅合金、304、316 |
| 3 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 4 | 閥板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 5 | 銷軸 | 25、35、45 |
| 6 | 閥桿 | 2Cr13、304、316、316L |
| 7 | 壓板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 8 | 密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 |
| 9 | 伸縮節 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 10 | 填料 | 聚四氟乙烯/柔性石墨 |
| 11 | 支架 | HT200、WCB、CF3 |
| 12 | 填料壓板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 13 | 電動執行器 | 配置執行器不同，材質也不相同 |
| 公稱通徑DN | 50～1000(mm) | |||
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 滲漏率 | 金屬硬密封：＜0.1×DNmm3/s (符合GB/T13927-92標準)、軟密封：零泄露 | |||
| 適用溫度 | 碳鋼：-29℃～425℃、不銹鋼：-40℃～600℃ | |||
| 適用介質 | 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 | |||
| 驅動形式 | 蝸桿蝸輪傳動、氣動、電動 | |||
