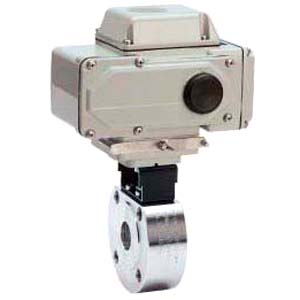

超薄型電動球閥(即電動對夾球閥)由DSR型電動執行器及超薄球閥組成,和普通電動球閥相比具有結構緊湊,體積小,重量輕,閥座與端面法蘭距離近,物料滯留少,密封性能優越等特點。通常電動對夾球閥適用于安裝位置比較短的場合,廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。
閥體形式 | 直通鑄造超短閥 |
公稱通徑 | DN15~150mm |
公稱壓力 | PN1.6、2.5、4.0 6.4 MPa;ANSI 150 300 LB ;JIS 10、20 K |
法蘭標準 | JIS、ANSI、GB、JB、HG等 |
連接形式 | 對夾式、法蘭式 |
壓蓋型式 | 螺母壓緊式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
閥芯形式 | O型球體閥芯 |
流量特性 | 近似快開型 |
執行器型號 | DSR系列角行程執行機構 |
主要技術參數 | 電源:AC200/220V,50/60Hz、輸出力矩:50N·M~2000N·M、動作范圍:0~90°,0~360° |
動作時間:15秒/30秒/60秒、保護裝置:過熱保護、手動操作:同附帶手柄操作、限位:電氣、機械二重限位 | |
防護等級:相當于IP-65、位置測量:可選裝開關或電位計、驅動電機:8W/E、進線接口:PE1/2〞進線線鎖 |
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
允許壓差 | ≤ 公稱壓力(MPa) | ||||||||||
動作范圍 | 0~90°,0~360° | ||||||||||
泄露量Q | 按GB/T4213-92,小于額定KV0.01% | ||||||||||
基本誤差 | ±1% | ||||||||||
回差 | ±1% | ||||||||||
死區 | ≤1%(可調) | ||||||||||
可調范圍 | 250:1 | 350:1 |
1 | 閥體 | WCB、CF8、CF8M、CF3M | ![]() |
2 | 壓圈 | 2Cr13、304、316 | |
3 | 閥座 | PEFE、PPL、304、316 | |
4 | 球體 | 2Cr13、304、316 | |
5 | 閥桿 | 2Cr13、304、316 | |
6 | 密封填料 | PTFE/柔性石墨 | |
7 | 螺母壓蓋 | 2Cr13、304、316 |
